、Φ28孔系）：
1） 工裝平臺的平面度：≤0.15mm/1000mm， 3D平臺平面與側面的垂直度：≤0.1mm/1000mm
；
2） 工裝平臺材質：鋼件（低合金鋼Q345）
，進行整體階梯式熱處理，消除內應力
；
3） 孔距位置公差±0.05mm以內
；
4） Φ16系列孔距為50mm，Φ28系列孔距為100mm
。
2
、工裝夾具的主要輔件：
1） U型方箱、L型方箱：
材質：Q345
，平面度≤0.1mm/1000mm,垂直度≤0.1/200mm
、平行度≤0.10/200mm；
2） 支撐角鐵：
材質：Q345或HT300
，平面度≤0.1mm/m2,垂直度≤0.15/200mm
、平行度≤0.10/200mm；
3） 定位件：材質：Q345
，平面度≤0.2mm/m2,垂直度≤0.15/200mm
、平行度≤0.20/200mm；
4） 角度器：材質：Q345，可根據刻度精度定位0至225度的任意角度
，角度調節精度到0.5度
；
5） 鎖緊件：材質：Q345，鎖緊力≥1.2T
，調質處理HRC32～35°
；鋼珠淬火處理HRC58～62°；
6） 壓緊件：材質：Q345
，調質處理
。
【方盤快速夾具的應用行業】
汽車制造、工程機械
、船舶修造
、航空航天、軌道交通
、結構件焊接
、鈑金箱體、自行車（摩托車）制造
、與焊接機器人或?qū)Ｓ煤笝C配套等
。

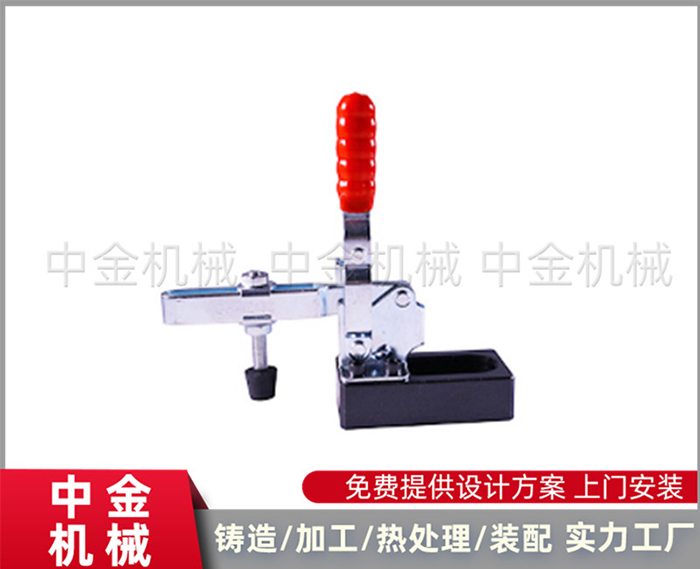

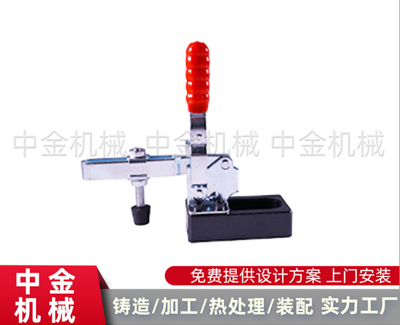

方盤快速夾具性能穩定，經濟耐用
，使用壽命長
；我們的這款方盤快速夾具可適應不同的工件形狀，幾套夾具系統可以替代大量高成本的專用工裝
，使用該工裝后
，可以省去因產品變化而投入的專用工裝的費用和時間。在多品種
、個性化的汽車生產中
，它的經濟性尤為明顯。
