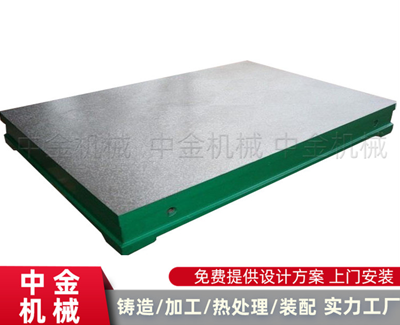

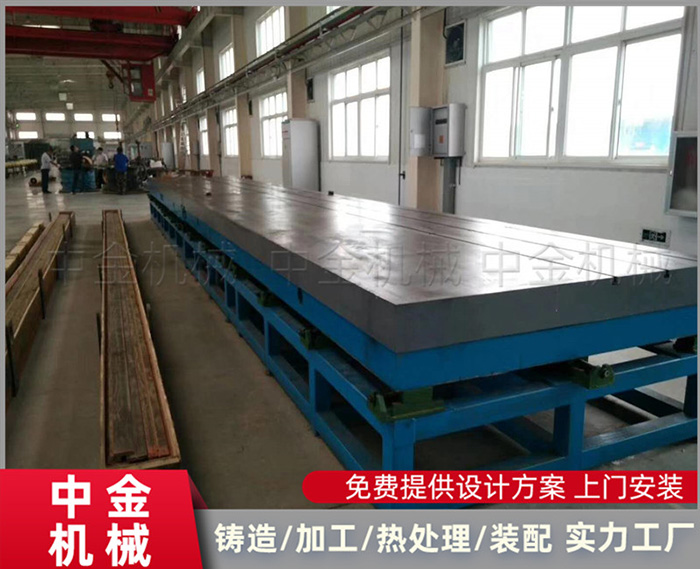

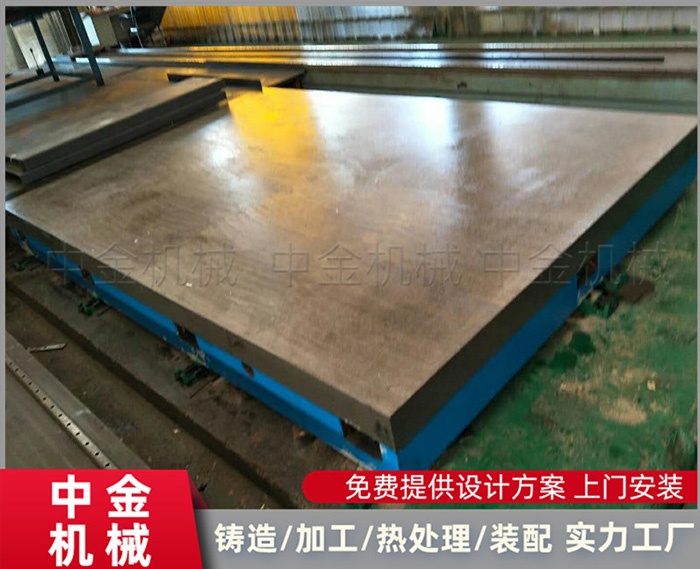

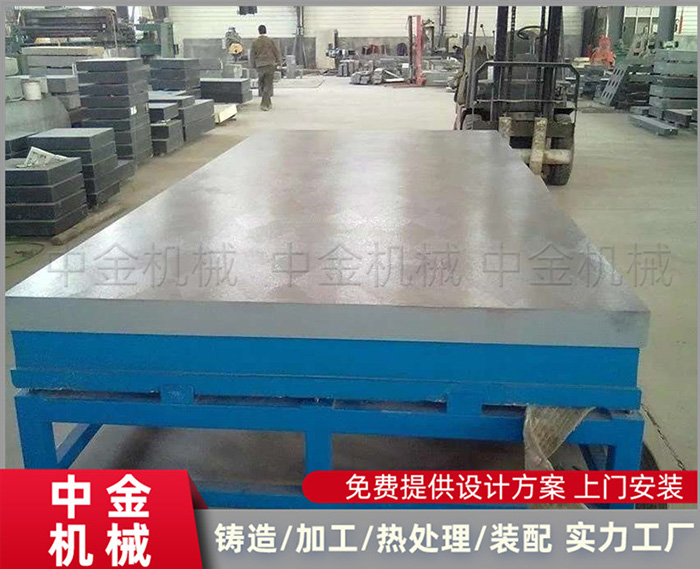

劃線平臺

劃線平臺可按用戶的使用要求承接加工定制,規格和尺寸可按圖紙進行生產;劃線平板(劃線檢測平臺)按圖紙制作木型,配料,造型,烘干,澆鑄,落沙,清理,檢驗毛坯的各部位;鑄鐵質量和熱處理質量對劃線平板使用性能產生較大影響,或因殘存較大內應力使工作面變形;或因不耐磨損使精度不能保持;或因刮削困難得不到數值小的粗糙度.

產地：河北省>泊頭市

供應商：泊頭市中金機械設備制造有限公司

訂購服務熱線：0317-8279898 13373179522

劃線平臺詳細產品介紹

泊頭中金機械生產的劃線平臺性價比高，我們的工作人員積累了豐富的經驗

，所謂是工藝精良

，能達到用戶的使用精度要求；劃線平臺的鑄鐵質量和熱處理質量對劃線平板使用性能產生較大影響

，或因殘存較大內應力使工作面變形

；或因不耐磨損使精度不能保持

；或因刮削困難得不到數值小的粗糙度。因此使用劃線平板注意鑄鐵材料的選擇

，采用時效處理等方法消除鑄鐵平板的殘余應力

。

劃線平臺（平板）材質：高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度或自然時效2-3年）使用該產品的精度穩定

，耐磨性能好

。

劃線平板（平臺）規格：200×200-2000×4000mm（特殊規格可按用戶圖紙訂做或雙方商定生產加工。）

劃線平板（平臺）精度：按我國標準計量檢定規程執行，分別為0

、1

、2、3四個等級

。

檢驗平板用途：適用于各種檢驗工作

，精密測量用的基準平面；用于機床機械檢驗測量基準

；檢查零件的尺寸精度或形為偏差

，并作緊密劃線，在機械制造中也是常用的基本工具

。

檢驗平板表面質量檢驗：用涂色發檢驗

。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點

，3級不少於12點

。

檢驗平板精度：按我國標準計量檢定規程執行，分別為0

，1

，2，3級四個級別

。

檢驗平板材料：由高強度鑄鐵HT200-HT300制造

，工作面硬度：HB170-240

檢驗平板規格：200×200-2000×4000（特殊規格根據需方圖紙制作或雙方商定生產加工）。

劃線平臺的參數性能：

規格	精度等級					規格	精度等級
規格	0級	1級	2級	3級	精刨	規格	0級	1級	2級	3級	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
